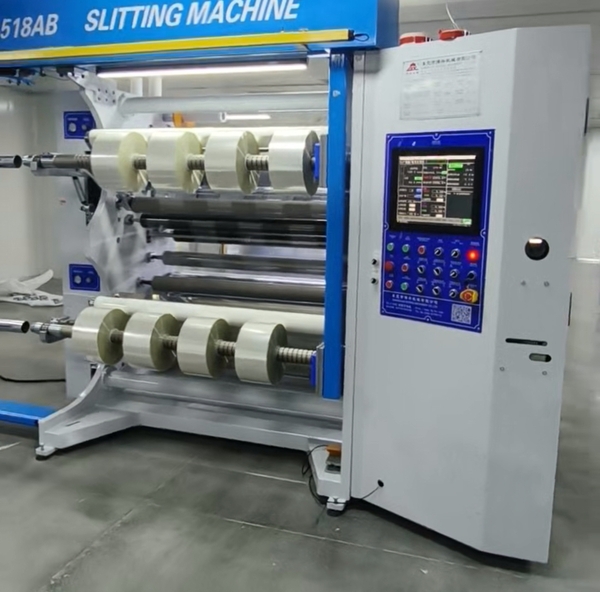

数控分条机使用方法（以保护膜、双面胶分切为例）

二维码 264

作者：博兴机械

数控分条机作为卷材分切领域的核心设备，凭借其高精度、高稳定性的优势，在保护膜、双面胶等柔性材料加工中占据关键地位。保护膜与双面胶均具有表面敏感性、粘性差异大、厚度均匀性要求高的特点，其分切工艺对设备操作的精准度把控要求严苛。本文将结合这两种典型材料的分切需求，详细阐述数控分条机的完整使用流程及关键技术要点。


一、开机前准备：筑牢安全与工艺基础

开机前的准备工作直接决定分切过程的安全性与产品合格率，需从设备、材料、工具三方面全面排查，尤其针对保护膜和双面胶的特性制定专项检查内容。

（一）设备安全与状态检查

首先执行安全确认流程：检查设备急停按钮、防护栏、光电感应保护装置是否处于正常状态，确保紧急情况下可快速停机；确认设备电源、气源连接稳定，无松动或破损，压缩空气压力维持在0.6-0.8MPa，满足刀轴驱动及压料机构需求。随后进行设备状态排查：手动转动刀轴，感受转动是否顺畅无卡顿，检查上下刀间隙是否均匀；启动设备空转3-5分钟，观察电机运行声音是否平稳，控制系统显示是否正常，触摸屏上的参数设置界面、报警提示功能是否灵敏。对于保护膜分切，需特别检查压料辊的表面光洁度，避免因辊面有杂质导致保护膜表面划伤；针对双面胶分切，要确认放卷机构的张力控制系统是否正常，防止因张力波动导致材料拉伸变形。

（二）材料预处理与固定

材料检查需结合特性展开：保护膜应重点查看表面是否存在划痕、气泡、杂质，边缘是否整齐，避免分切后缺陷扩散；双面胶需检查粘性层是否均匀，有无溢胶、离型纸起皱现象，同时测量材料厚度，记录数值用于后续刀间隙调整。材料固定操作如下：将卷材吊装至放卷架，确保卷材中心与放卷轴中心对齐，采用胀紧套固定卷材，根据卷材内径选择合适的胀紧规格，确保固定牢固无晃动；对于宽度较大的保护膜卷材，可加装侧向导向装置，防止分切过程中材料偏移；双面胶卷材因粘性较强，放卷前需在离型纸表面轻微喷洒防粘剂（若工艺允许），或在放卷辊表面包裹特氟龙涂层，减少粘性残留。

（三）刀具与辅助工具准备

刀具选择需匹配材料特性：分切保护膜时，优先选用硬质合金圆刀，刀刃角度选择30°-45°，若保护膜厚度小于0.1mm，可选用陶瓷刀以提升切口光滑度；分切双面胶时，因材料含粘性层，需选用刀刃经过防粘处理的专用刀具，刀刃角度为45°-60°，避免胶层粘连刀刃。刀具安装前需用酒精清洁刀刃及刀轴，安装时确保刀具端面与刀轴垂直，拧紧固定螺母时采用力矩扳手，防止刀具松动导致分切偏差。同时准备好辅助工具：厚度规用于测量材料厚度，卡尺用于检测分切后产品宽度，清洁布用于及时清理刀刃及压辊上的粘性残留，以及备用刀具和胀紧套。

二、核心参数设置：精准匹配材料特性

数控分条机的参数设置是决定分切质量的核心环节，需根据保护膜和双面胶的厚度、宽度、粘性等特性，精准设置分切尺寸、刀轴间隙、运行速度及张力参数，以下为具体设置方法及参考值。

（一）分切尺寸参数设定

根据生产订单要求，在设备控制系统的“尺寸设置”界面输入目标分切宽度。以常见的手机保护膜分切为例，若原卷材宽度为1200mm，需分切为150mm宽的成品，则输入分切数量8条，单条宽度150mm。设置时需预留0.1-0.2mm的补偿量，因保护膜在分切过程中可能存在轻微拉伸，双面胶因粘性层压缩会产生微小收缩，补偿量可根据实际分切测试结果调整。同时设置裁刀定位参数，确保刀轴上的刀具间距与设定宽度一致，通过手动移动刀轴，用卡尺反复测量刀具间距，直至误差控制在±0.05mm以内。

（二）刀轴间隙与压力调整

刀轴间隙需根据材料厚度精确调整，间隙过大易导致切口毛边，间隙过小会压伤材料或损坏刀刃。调整方法：在控制系统中进入“刀轴间隙设置”界面，输入材料厚度数值，设备会自动初步调整间隙，随后手动微调上刀轴高度，采用塞尺测量上下刀之间的间隙，确保间隙为材料厚度的0.8-1.2倍。例如分切厚度为0.05mm的PET保护膜时，刀轴间隙设置为0.04-0.06mm；分切厚度为0.1mm的双面胶时，间隙设置为0.08-0.12mm。压料辊压力调整需适配材料粘性，保护膜粘性较弱，压料压力设置为0.3-0.5MPa，防止压力过大导致表面压痕；双面胶粘性较强，压力设置为0.5-0.7MPa，确保材料输送平稳无打滑。

（三）运行速度与张力控制

运行速度设置需遵循“低速启动、逐步提速”原则，在“速度设置”界面，先将放卷速度、分切速度、收卷速度均设置为5-10m/min的初始速度，试切正常后再逐步提升至稳定速度。保护膜分切的稳定速度可设置为20-30m/min，若材料厚度小于0.05mm，速度需降至15-20m/min，避免高速运行导致材料抖动；双面胶因粘性大、易拉伸，稳定速度设置为15-25m/min，且速度提升幅度每次不超过5m/min。张力控制是双面胶分切的关键，放卷张力设置为0.5-1.0N，收卷张力设置为1.0-1.5N，采用分段张力控制，收卷初期张力稍小，随着卷径增大逐渐增大张力；保护膜放卷张力设置为0.3-0.8N，收卷张力设置为0.8-1.2N，防止张力过大导致材料拉伸变形，影响产品尺寸精度。

三、试切调试：验证工艺合理性

试切是发现并解决参数设置问题的关键步骤，通过小批量试切，检测产品尺寸精度、切口质量等指标，对参数进行微调直至满足要求，具体流程如下。

（一）小批量试切操作

在设备控制面板上按下“试切启动”按钮，设备按照设定参数运行，试切长度控制在1-2米。试切过程中密切观察：材料输送是否平稳，有无偏移、褶皱现象；刀具分切时有无异响，判断刀轴间隙是否合理；收卷过程中卷材是否整齐，有无松卷或过紧现象。针对保护膜试切，重点观察表面是否有划痕、切口是否光滑无毛刺；针对双面胶试切，关注粘性层是否有溢胶、离型纸是否有破损，切口处胶层是否与离型纸贴合紧密。

（二）试切样品检测与参数调整

试切完成后，对样品进行全面检测：用精度0.01mm的卡尺测量10个不同位置的宽度，若误差超过±0.1mm，需重新调整刀具间距和分切尺寸参数；观察切口断面，若保护膜出现毛边，说明刀轴间隙过小，需增大间隙0.01-0.02mm；若双面胶出现胶层粘连，可适当提高刀具温度（若设备支持）或更换防粘性能更好的刀具。若收卷出现松卷，需增大收卷张力；若出现材料拉伸，需降低运行速度并减小张力。重复试切-检测-调整流程，直至样品合格率达到100%，再进入正式分切环节。

四、正式分切：规范操作与过程监控

正式分切阶段需严格按照规范操作，加强过程监控，及时处理突发问题，确保生产效率与产品质量稳定。

（一）批量分切操作流程

确认试切参数无误后，在控制系统中设置分切长度和数量，按下“批量启动”按钮，设备进入连续分切状态。操作人员需站在安全区域，严禁用手接触运行中的刀具、压辊及材料。每完成一卷材料分切，需及时更换新卷材，更换时先按下“暂停”按钮，待设备停止后再进行吊装、固定操作，更换完成后按下“继续”按钮恢复运行。对于双面胶分切，每运行30分钟需用清洁布蘸取酒精擦拭刀刃，清除粘性残留，避免影响切口质量；保护膜分切过程中，需定期检查压料辊表面，若有杂质及时清理。

（二）关键质量与安全监控

质量监控采用“定时抽检+随机巡检”模式，每10分钟抽取1个样品检测宽度和切口质量，每30分钟检测一次收卷平整度。若发现保护膜表面出现划痕，需检查压料辊是否有异物或损伤；若双面胶出现离型纸起皱，需调整放卷张力或检查卷材是否存在质量问题。安全监控重点关注：设备运行声音是否异常，若出现异响立即停机检查刀轴、轴承等部件；控制系统是否有报警提示，如张力异常、刀轴过载等，需及时排查故障原因并解决。同时，保持作业现场整洁，卷材、成品分类摆放，通道畅通，杜绝安全隐患。

五、停机收尾：设备维护与现场整理

分切作业完成后，需规范执行停机流程，做好设备维护与现场整理工作，延长设备使用寿命，保障后续生产顺利开展。

（三）规范停机操作

完成所有分切任务后，按下“停机”按钮，待设备完全停止运行后，关闭电源和气源开关。将刀轴移动至初始位置，松开压料辊，取下剩余卷材和成品，清理设备上的残留材料。对于刀具，需拆卸下来进行清洁，用专用刀具油涂抹刀刃防锈，然后放入刀具盒妥善存放；若刀具出现缺口或磨损，需标记后送修或更换。

（四）设备维护与现场整理

设备维护重点：用压缩空气吹扫设备表面及内部的粉尘、杂质，尤其是刀轴间隙、张力传感器等关键部位；对刀轴轴承、放卷收卷辊的轴套等运动部件加注润滑油，确保润滑良好；检查电气线路和气管是否有磨损，若有问题及时报修。现场整理工作：将成品按照规格、数量分类包装，张贴标签；清理作业现场的废料、清洁布等杂物，倒入指定垃圾桶；填写生产记录表，详细记录分切材料、参数设置、产品数量及质量情况，为后续生产提供参考。
